انرژیهای نو و تجدیدپذیر
Renewable Energy
کارشناسان، انرژی را موتور محرکه توسعه همه جانبه اقتصادی در تمام کشورها میدانند و چگونگی استفاده از منابع انرژی در دسترس را عمده ترین عامل توسعه اقتصادی جوامع پس از نیروی انسانی به شمار میآورند. نگرانی درباره تغییرات زیست محیطی در کنار قیمت روزافزون سوخت های فسیلی باعث وضع قوانینی میشود که بهرهبرداری و تجاری سازی منابع سرشار تجدیدپذیر را تشویق میکنند. استفاده از منابع انرژیهای تجدیدپذیر با یک چالش عمده روبروست و آن هم قیمت تمام شده بالای انرژی حاصل از آنهاست. تکنولوژی استفاده از انرژی هایتجدیدپذیر نسبتاً نو بوده و پرداختن به این انرژیها از نظر پژوهشی و کسب دانش فنی و اقتصادی کردن آنها امری اجتناب ناپذیر برای هر ملتی است. متخصصین و برنامه ریزان انرژی در دنیا اتفاق نظر دارند که انرژی های تجدیدپذیر باید نقشی بهتر از آنچه که امروزه در دنیا برای تأمین انرژی مورد نیاز جوامع بشری دارند، ایفا نمایند.

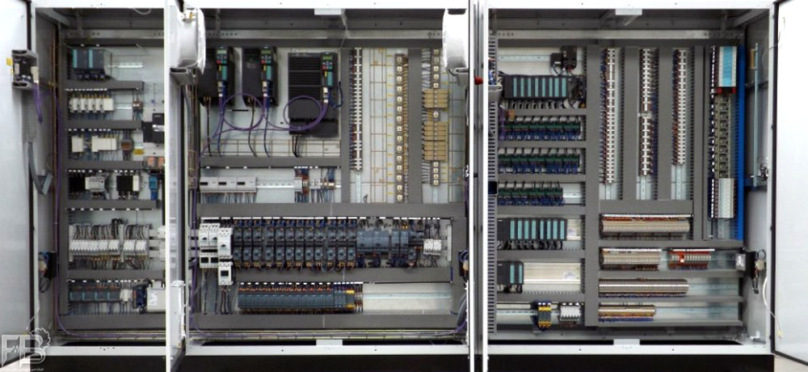

تابلو فشار ضعیف
Low Voltage Panel
تابلوی فشار ضعیف از مولد ولتاژ فشار ضعیف یا ترانسفورماتور با ولتاژ 230/400 ولت تغذیه می نماید. (ولتاژ اولیه ترانسفورماتورها معمولا 6 کیلو ولت، 11 کیلو ولت یا 20 کیلو ولت می باشد.) این تابلوها دارای تجهیزات برای قطع و وصل، کنترل، اندازه گیری، حفاظت و تنظیم می باشد و در اصل برای کنترل تجهیزات الکتریکی با ولتاژ 400 ولت سه فاز و 230 ولت تکفاز می باشند.
تابلوهای برق فشار ضعیف از نظر کاربرد را میتوان به دستههای زیر تقسیم کرد:
1- تابلوهای فرمان موتوری که جهت کنترل موتورهای سه فاز ساخته میشوند.
2- تابلوهای توزیع صنعتی که جهت توزیع جریان در یک واحد صنعتی استفاده میشوند.
3- تابلوهای بانک خازنی که جهت اصلاح ضریب توان یک کارگاه ساخته میشوند.
4- تابلوهای توزیع مسکونی که برای توزیع جریان در یک واحد مسکونی ساخته میشوند.
5- تابلوهای کنترل صنعتی یا تابلوهای PLC که جهت کنترل اتوماتیک فرایندهای صنعتی کاربرد دارند.
اتوماسیون و ابزار دقیق
Automation
اتوماسیون صنعتی به معنی استفاده از ابزارهای کنترلی مثل کامپیوتر برای کنترل و هدایت ماشین آلات صنعتی است. در مجموع میتوان گفت اتوماسیون صنعتی از تکنولوژی و کنترل اتوماتیک که باعث عملکرد و کنترل خودکار فرآیندهای صنعتی بدون دخالت مستقیم انسان میشود، استفاده میکند. به عبارتی در اتوماسیون صنعتی، ماشینها و کامیپوترها به جای انسانها تفکر و تصمیم گیری میکنند. تجهیزات مورد استفاده در اتوماسیون صنعتی عبارتند از: PLC، PAC، رایانه و … .
طراحی و ساخت انواع تابلو کنتور، تابلو توزیع ساختمانی و تابلو کنترل بوستر پمپ های دور متغییر و دور ثابت آبرسانی و آتش نشانی یکی از عمده فعالیت های شرکت می باشد.
تابلو فشار متوسط
Medium Voltage Panel
عمل ورود و خروج فشار متوسط در پست های زمینی از طریق تابلوها یا سوئیچگیر فشار متوسط انجام می گیرد. تابلوهای فشار متوسط از سلولهای جداگانه ای برای مدارهای ورودی و خروجی و تغذیه ترانسفورماتور تشکیل شده است. هر سلول دارای شینه های مسی مستقلی است که به هنگام نصب به یکدیگر متصل گردیده اند و امکان جدا سازی و اضافه یا کم کردن آنها نیز وجود دارد. این تابلو ها دارای جدار ضخیم فولادی بوده و مجهز به دریچه زیرین ورود برای نصب بست کابل و سرکابل هستند. این تابلو ها معمولا از نوع تابلو های قابل دسترس از جلو می باشند.
تقریبا تمامی پست های توزیع دارای سه سلول فشار قوی هستند:
سلول ورودی؛ از طریق کابل و سرکابل ( که معمولا از نوع خشک می باشند ) و سکسیونر فیدر پست فوق توزیع را که وظیفه تغذیه پست توزیع را برعهده دارد، به شینه متصل می کند.
سلول تغذیه ترانس؛ که از طریق سکسیونر فیوزدار که عمل حفاظت ترانسفورماتوررا نیز انجام می دهد، به بوشینگ های ترانسفورماتور متصل است.
سلول خروجی؛ که برای ایجاد حلقه در شبکه فشار متوسط با یک پست زمینی دیگر در ارتباط است.
سکسیونر های پست های توزیع از نوع غير قابل قطع زیر بار هستند که به صورت دستی باز و بسته می شوند.

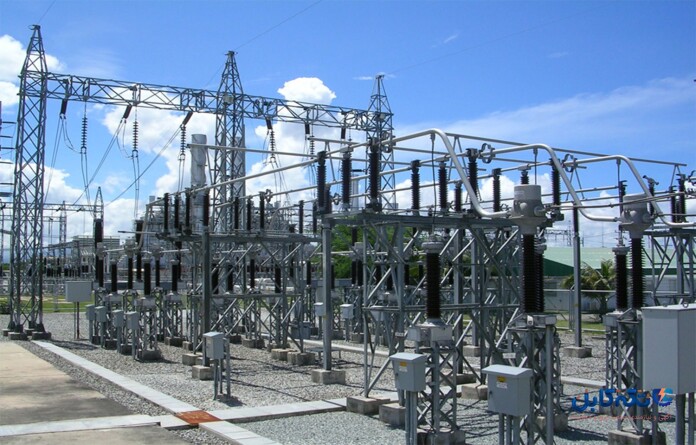

پست های هوایی و زمینی
Substation

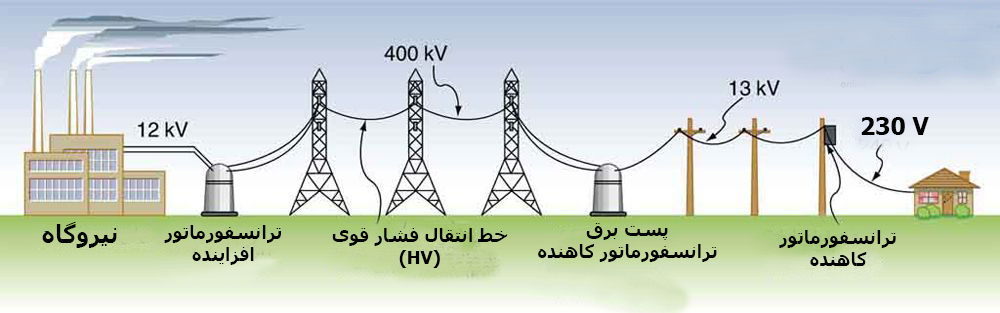

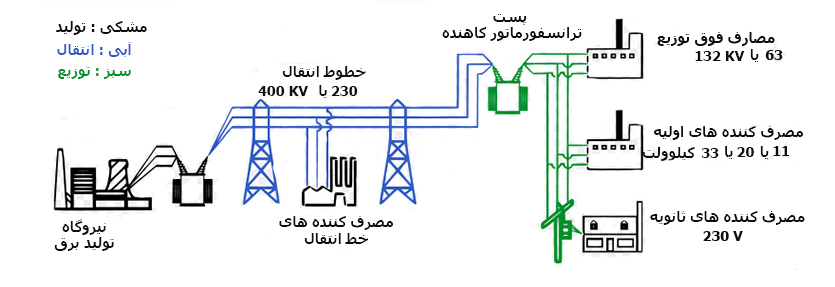

آخرین مرحله تغییر سطح ولتاژ و تبدیل انرژی برق به سطوح ولتاژ قابل استفاده برای مصرف کنندگان، در پست های توزیع انجام می گیرد.
این پست ها به دو دسته هوایی و زمینی تقسیم بندی می شوند.
پست های هوایی
این پست ها برای برق رسانی به مشترکین و مصارف عمومی در روستاها و یا برای مصارف کشاورزی از قبیل چاه های آب، دامداری ها، مرغداری ها و ... احداث می گردند.
پست های هوایی هر کدام شامل یک دستگاه ترانسفورماتور توزیع می باشند که قدرت نامی آنها برحسب نیاز می تواند از 50 تا 500 کیلو ولت آمپر تغییر کند. برای ظرفیت های بالاتر نیاز به احداث پست زمینی است. ترانسفورماتورهای پست های هوایی معمولا از نوع روغنی با منبع انبساط و بدون رادیاتورهای جداشونده از بدنه هستند و خنک شدن آنها به صورت طبیعی (ONAN) صورت می گیرد. ترانسفورماتور هوایی در ارتفاع بین 5 تا 35/6 متری از زمین روی سکوی ترانسفورماتور نصب می شوند.
پست های هوایی از لحاظ موقیت نصب به دو دسته تقسیم می شوند:
الف) پست هوایی در انتهای خط هوایی.
ب) پست هوایی در وسط خط هوایی.
تفاوت عمده بین دو نوع پست در نحوه و محل نصب برقگیرهاست.
در یک پست هوایی دو عدد چاه ارت استفاده می شود، یکی جهت اتصال زمین حفاظتی که برقگیرها و بدنه ترانسفورماتور و قسمتهای فلزی تابلو به آن وصل می شوند و دیگری زمین الکتریکی که جهت اتصال نقطه صفر ثانویه ترانسفورماتور و انشعاب سیم نول (ثانویه ترانسفورماتورهای توزیع یا زیگزاگ است یا ستاره) استفاده می شود که اولی در کنار پست و دومی در کنار اولین تیر شبکه فشار ضعیف کنده می شود.
مقاومت چاه حفاظتی بایستی کمتر از 2 اهم و چاه الکتریکی بایستی کمتر از 5 اهم باشد. همچنین در فواصل شبکه فشار ضعیف یک کابل از بالاترین سیم شبکه پنج سیمه که (همان سیم نول) است به زمین متصل می شود و به این خاطر است که مقاومت سیم نول از 5 اهم بالاتر نرود.
پست های زمینی

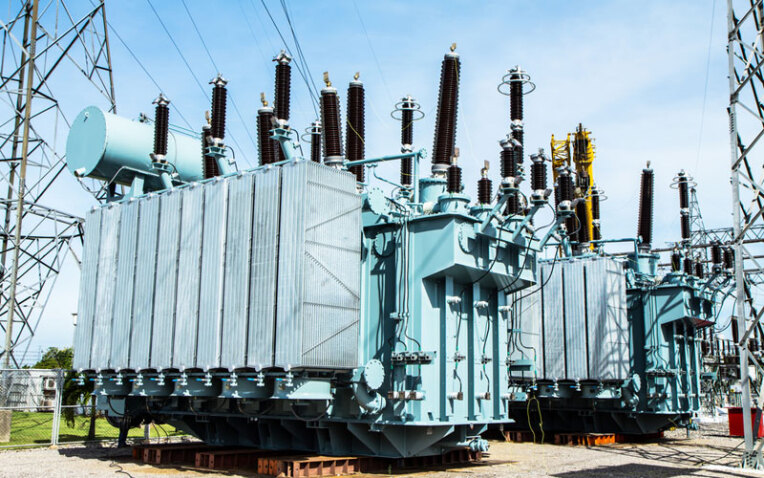

یکی از تجهیزات اصلی پست های زمینی ترانسفورماتور است. هر پست توزیع زمینی علاوه بر ترانسفورماتور از چندین انشعاب و خط ورودی و خروجی تشکیل می شود. هر کدام از این قسمت ها مجهز به وسایلی است که برای انتقال، حفاظت، سنجش و فرمان لازم است، تمامی این وسایل در یک قسمت مشخص و محدودی در پست نصب می شوند که به آن تابلو می گویند.
انتخاب ظرفیت پست توزیع در ارتباط با طراحی و برنامه ریزی سیستم توزیع مورد نظر است. سطح ولتاژ پست های توزیع توسط ولتاژ های فوق توزیع و فیدرهای تغذیه کننده اولیه تعیین می شود. برای پست های کوچک توزیع شهری که برای مصارف نقاط مسکونی و مصارف عمومی مانند روشنایی بکار برده می شوند، پست با ظرفیت بین 50 تا 2500 KVA احداث می شود.
